Realimentación.
Una ida de la Olla, primera parte.
Prólogo.
Hace años que tengo algunas ideas en la mente que me gustaría explicar, ya que forman la base de mi pensamiento y mi forma de ver el mundo, y que utilizo para analizar la situación de cara al Peak Oil.
Dado lo limitado de mi neurona, es uno de los conceptos básicos que he tomado prestado de mis estudios de ingeniería.
Mi pensamiento es más complejo que sólo esto, por eso me parece adecuado explicar los pocos conceptos básicos que tengo en mente en una serie de artículos separados, más cortos, mas fáciles de entender (y de escribir), y eso permite además explorar un poco las ramificaciones de estos conceptos.
Como otras ideas, suelo extender el ámbito de aplicación a otras áreas que no las técnicas en dónde han sido explicadas.
Servosistemas.
Ese era el nombre de la asignatura que estudié en Ingeniería Técnica en Telecomunicaciones. Una de las asignaturas hueso, duras, difíciles, por tanto claves.
En realidad, esta asignatura no tiene mucho que ver con electrónica, es más genérica, y en su momento además era aplicable a otras ramas de la ingeniería: se desarrolló bastante antes de que existiese la electricidad.
Es un subconjunto de otra rama de la ciencia más amplia, Dinámica de Sistemas. Y su utilización va más allá de simplemente estudiar sus efectos simples sobre circuitos. El libro de Limits to Growth precisamente se basa en Dinámica de Sistemas.
Es la base de la Teoría del Control.
Control en el sentido, por ejemplo, de guiado de un avión autónomo, de de un cohete (una parte importante se desarrolló en el marco del Proyecto Apollo, conocido como Filtros de Kalman, y que sirvieron para que los americanos cogiesen la delantera a los rusos).
Esta asignatura es importante no porque sea relevante para el diseño de la electrónica, sino justo por todo lo contrario: se suele utilizar electrónica para efectuar Sistemas de Control, también llamado Servosistemas, que sirven para tener controlados ciertos parámetros en muchos otros sistemas.
Es decir, una parte importante de los que hacemos electrónica, desarrollamos Servosistemas para controlar ciertos procesos no electrónicos.
Es algo que he hecho bastantes veces, lo tengo por mano (por tanto, toda esta charada es en el fondo Deformación Profesional), y ha resultado algo muy útil.
Resulta que además, este tipo de concepto es muy utilizado en muchos frentes, con un ejemplo que voy a desarrollar muy adecuado, y que sirve para ilustrar varias cosas.
De hecho, en un principio, los servosistemas han sido mecánicos, sólo la reciente explosión en la capacidad de cálculo ha permitido desarrollar sistemas electrónicos de control que permiten cosas que de otra forma no se podían.
Es decir, se ha suprimido este conocimiento del campo de la mecánica (en muchos ámbitos, no en todos) para dejar este trabajo en manos “más capaces” (las de la electrónica, no las mías).
Un ejemplo es el Harrier, un avión aerodinámicamente inestable (marginalmente, eso sí) y que sólo la electrónica es capaz de mantener estabilizado. Hay casos peores, sobre todo en el ámbito de aviones militares.
Un ejemplo.

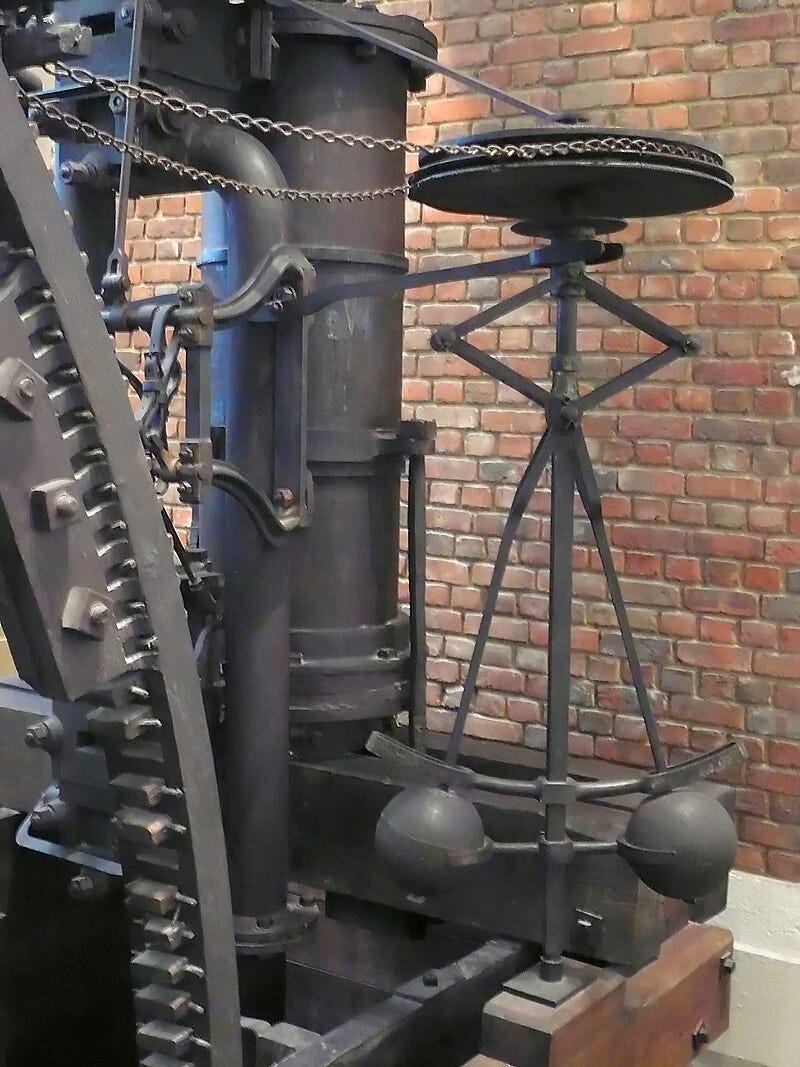

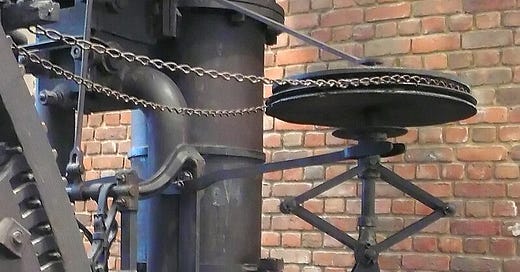

Voy a empezar precisamente poniendo un ejemplo mecánico, el que sirve de portada a este artículo (extraído del enlace de la Wikipedia) y una aplicación muy adecuada relacionada con el artículo en proceso de estudio que tengo sobre la hidroeléctrica: el control de la turbina de una presa.
El “aparato” que aparece arriba es lo que se conoce como un Regulador de Bolas o Centrífugo, aunque en muchas ocasiones es referido, equívocamente, por un Regulador de Watt. La razón del error es obvia: fue precisamente James Watt el que adaptó este sistema que ya existía, para regular la velocidad de giro de sus máquinas de vapor, popularizándolo.
Es un sistema antiguo y que está bastante visto en películas añejas. De hecho, figura todavía en el escudo de los ingenieros mecánicos, a pesar que creo que ya no tocan nada de esta temática hoy en día al traspasar las responsabilidades de estos sistemas a aparatos electrónicos.
Veamos cómo funciona.
En un principio, se basa en dos bolas montadas sobre un brazo basculante cada una, montadas de forma diametralmente opuestas en un eje que gira.
Este montaje juega con el efecto de dos fuerzas diferentes: la gravedad, que tira de las bolas hacia abajo y (por el efecto del brazo basculante) hacia adentro, y la fuerza centrífuga, que empuja las bolas hacia afuera y (por el efecto del brazo basculante) hacia arriba.
Son dos fuerzas en oposición, más o menos, con una de ellas fija (la gravedad) y la otra que depende de la velocidad de giro (la fuerza centrífuga).
Eso provoca que, cuanto más rápido giran las bolas, más altas y hacia afuera se colocan, moviendo el brazo en un sentido. Cuanto más lentas, más bajas y hacia adentro, haciendo bajar el brazo.
Ese brazo lleva un “tirante” que se utiliza para actuar sobre un elemento de regulación.
En el caso de las turbinas hidráulicas para generar electricidad, es necesario que éstas giren a una velocidad constante, es decir, en una posición precisa de las bolas.
Si gira más rápido, éstas suben, indicando que hay que frenar, mientras que si gira demasiado lento, éstas bajan, indicando que hay que acelerar.

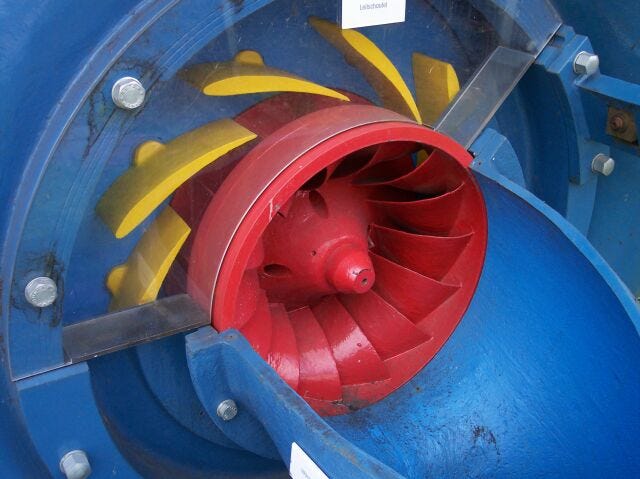

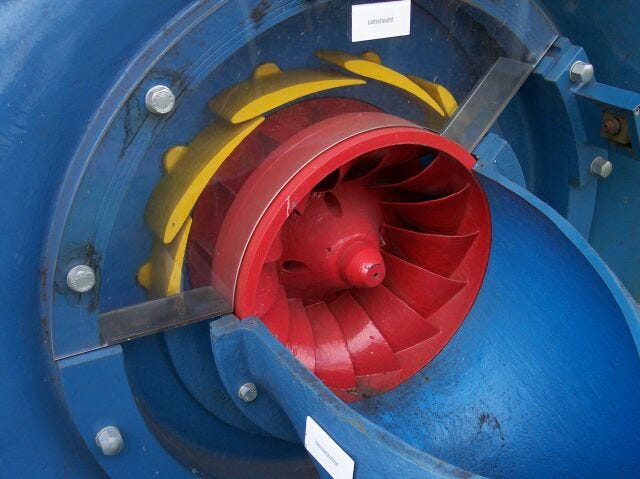

¿Cómo se frenan o acelera? Pues simple: cerrando o abriendo “el grifo” (las palas amarillas de las fotos obtenidas de la Wikipedia, de una turbina Francis) del agua que va a parar a la turbina, respectivamente.
Por tanto, el principio de funcionamiento, es que cuando más rápido giran las bolas, el “tirante” conectado al brazo tiene que cerrar el grifo, mientras que si van demasiado lentas, al bajar, lo abren.
Es decir, a más velocidad, menos agua debe entrar. A menos velocidad, más agua.
Eso es lo que hace este regulador de bolas: adecúa la apertura del grifo a la velocidad, “midiéndola” y actuando en consecuencia.
Eso permite que, si por lo que sea, por ejemplo porque ponemos en marcha el horno, la turbina se frena (hay más demanda de electricidad, más potencia), las bolas bajan debido a la bajada de velocidad, abren el grifo, eso hace acelerar la turbina de tal manera que ésta recupera la velocidad, sólo que consumiendo más agua, pero manteniendo (aproximadamente) la velocidad de giro (la frecuencia, que es lo que determina la estabilidad de la red eléctrica).
Por tanto, de una forma sencilla, se tiene un servosistema que regula, controla un funcionamiento y que permite que esté estable bajo un rango de condiciones, a pesar de las variaciones que pueden producirse.
Realimentación positiva (mala) y negativa (buena).
Se ha resaltado que a más velocidad, menos agua. Y a menos velocidad, más agua. Es decir, la regulación va al revés, y por tanto, se llama negativa por esa razón.
Es fácil de deducir que la realimentación negativa es estable, ya que mantiene, tal y cómo se ha explicado, el punto de trabajo deseado (más o menos, no entremos en detalle).
Pero ¿que pasaría si se hiciese una realimentación positiva?
Es decir, si cuanto más rápido va la turbina, más abrimos el grifo.
Es simple: más rápido iría aún. Y aún más abriría el grifo. Hasta llegar al tope del grifo, que haría que fuese a toda la potencia posible, a toda pastilla, a todo trapo. O, probablemente, acabaría mal, rompiéndose por exceso de velocidad, quemando cosas por exceso de tensión, etc.
Es decir, el sistema se volvería inestable, inservible e indeseable.
En teoría, aceleraría de forma exponencial hasta el infinito y más allá, o sea, hasta que llegase a algún límite duro.
Por eso se diferencia entre dos tipos de realimentación, la positiva que siempre se ha entendido como mala porque genera inestabilidad, y la negativa, que es la que mantiene la cosa estable.
Matemáticamente estamos ante una exponencial creciente en el caso de realimentación positiva, y en una decreciente que tiende a un cierto valor, en el caso de la negativa. Eso suele verse en el signo del exponente de la exponencial.
Ida de la Olla nº1.
Bueno, este último párrafo era para los matemáticos, y totalmente innecesario para la mayoría de la gente, aunque el tema este de la exponencial es un tema recurrente en el ámbito del crecimiento, el pico petrolero, etc.
Sin embargo, dado el nivel de sinuosidad de mi mente (y eso es otro juego matemático que veremos en otra ocasión), creo que es interesante ver otro tipo de aplicación social, al comportamiento.
He expresado que un servosistema es un sistema de control que se basa en medir o sensar el resultado, compararlo con el estado deseado, y actuar en consecuencia para minimizar la diferencia (de ahí, una vez más, el sentido de realimentación negativa).
De ahí podemos sacar el Principio de la Realimentación.
Todo sistema, mecánico o social, será estable, si el sistema de control está directamente involucrado, comprometido, implicado y responsabilizado en minimizar la diferencia entre lo obtenido y lo deseado.
Es decir, a nivel social también cabe una realimentación positiva.
En este caso, además, debo explicar que el Maestro Thomas Sowell estaba equivocado (por una vez en su enorme cantidad de citas). El señor Shirky lo explica más detalladamente.
La cita del Maestro Sowell es esta:
"Es difícil imaginar una forma más estúpida o más peligrosa de tomar decisiones que poner esas decisiones en manos de personas que no pagan ningún precio por equivocarse."
Lo que viene a decir, que si quien toma las decisiones no tiene ninguna responsabilidad en el resultado, no sirve para tomar las decisiones: no sufre ninguna consecuencia.
El Principio de Shirky reza lo siguiente:
“Las organizaciones tratarán de preservar el problema para el que deberían ser la solución.”
Ese es un claro ejemplo de realimentación positiva: si los que toman decisiones obtienen más beneficios de hacer que el problema vaya a más, harán que vaya a más (crecimiento exponencial). Es decir, que las consecuencias de hacer mal su trabajo se convierten (para los que toman las decisiones) en más trabajo, en prosperidad, en beneficio, en poder, en interés. En contra de los que sufren las consecuencias.
Por tanto, podemos exponer el Principio de la Realimentación en los siguientes términos:
“Para una una sociedad funcione, quienes toman las decisiones deben sufrir las consecuencias de dichas decisiones en sus propias carnes.”
